ROZPORZĄDZENIE

RADY MINISTRÓW

z dnia 10 stycznia 2012 r.

w sprawie państwowego rejestru granic i powierzchni jednostek podziałów terytorialnych kraju

Na podstawie art. 19 ust. 1a ustawy z dnia 17 maja 1989 r. - Prawo geodezyjne i kartograficzne (Dz. U. z 2010 r. Nr 193, poz. 1287) zarządza się, co następuje;

Rozdział  1

Przepisy ogólne

§ 1. Rozporządzenie określa:

1) zakres informacji gromadzonych w bazie danych państwowego rejestru granic i powierzchni jednostek podziałów terytorialnych kraju, zwanego dalej "PRG";

2) organizację, tryb i standardy techniczne tworzenia, aktualizacji i okresowej weryfikacji PRG, w tym:

a) tryb przekazywania Głównemu Geodecie Kraju przez inne organy administracji publicznej informacji i zbiorów danych niezbędnych do tworzenia i aktualizacji PRG,

b) tryb udostępniania danych z PRG.

§ 2. Ilekroć w rozporządzeniu jest mowa o;

1) ustawie - rozumie się przez to ustawę z dnia 17 maja 1989 r. - Prawo geodezyjne i kartograficzne;

2) zasobie - rozumie się przez to państwowy zasób geodezyjny i kartograficzny, o którym mowa w art. 2 pkt 10 ustawy;

3) układzie 2000 - rozumie się przez to układ współrzędnych płaskich prostokątnych 2000, o którym mowa w przepisach wydanych na podstawie art. 3 ust. 5 ustawy;

4) TERYT - rozumie się przez to krajowy rejestr urzędowy podziału terytorialnego kraju, o którym mowa w art. 41 ust. 1 pkt 2 ustawy z dnia 29 czerwca 1995 r. o statystyce publicznej (Dz. U. Nr 88, poz. 439, z późn. zm.¹⁾);

5) systemie teleinformatycznym PRG - rozumie się przez to system teleinformatyczny wspomagający realizację zadań określonych w art. 7a pkt 6 ustawy, zapewniający integrację PRG z ewidencją gruntów i budynków oraz z ewidencją miejscowości, ulic i adresów;

6) interfejsie - rozumie się przez to zespół urządzeń i oprogramowanie umożliwiające komunikację użytkownika lub systemu zewnętrznego z systemem teleinformatycznym PRG;

7) ZSIN - rozumie się przez to zintegrowany system informacji o nieruchomościach, o którym mowa w art. 24b ustawy.

Rozdział  2

Zakres informacji gromadzonych w bazie danych PRG

§ 3. W bazie danych PRG gromadzi się informacje dotyczące:

1) przebiegu:

a) granic państwa,

b) granic zasadniczego trójstopniowego podziału terytorialnego państwa,

c) granic jednostek ewidencyjnych oraz obrębów ewidencyjnych, o których mowa w przepisach wydanych na podstawie art. 26 ust. 2 ustawy,

d) granic rejonów statystycznych i obwodów spisowych,

e) granic podziału kraju ze względu na właściwość miejscową:

– sądów powszechnych: apelacyjnych, okręgowych oraz rejonowych,

– wojewódzkich sądów administracyjnych,

f) granic podziału kraju ze względu na właściwość miejscową prokuratur: apelacyjnych, okręgowych oraz rejonowych,

g) granic podziału kraju ze względu na obszary działania służb podległych ministrowi właściwemu do spraw wewnętrznych:

– Policji, w tym komend wojewódzkich, Komendy Stołecznej, komend powiatowych (miejskich) i rejonowych oraz komisariatów,

– Straży Pożarnej, w tym komend wojewódzkich i powiatowych (miejskich),

– Straży Granicznej, w tym oddziałów, placówek i dywizjonów,

– szefów obrony cywilnej województw, powiatów i gmin,

h) granic podziału kraju ze względu na właściwość miejscową organów i jednostek organizacyjnych administracji specjalnej:

– archiwów państwowych,

– urzędów skarbowych,

– izb skarbowych,

– nadleśnictw,

– regionalnych dyrekcji Lasów Państwowych,

– regionalnych zarządów gospodarki wodnej,

– urzędów morskich,

i) granic pasa nadbrzeżnego, w tym ochronnego i technicznego,

j) granic portów i przystani morskich,

k) granic red,

l) morskiej linii brzegowej,

m) linii podstawowej morza terytorialnego Rzeczypospolitej Polskiej,

n) granicy morza terytorialnego Rzeczypospolitej Polskiej,

o) granicy wyłącznej strefy ekonomicznej,

p) granic morskich wód wewnętrznych;

2) pól powierzchni:

a) terytorium Rzeczypospolitej Polskiej,

b) jednostek zasadniczego trójstopniowego podziału terytorialnego państwa,

c) jednostek ewidencyjnych oraz obrębów ewidencyjnych,

d) obszarów morskich Rzeczypospolitej Polskiej:

– morskich wód wewnętrznych,

– morza terytorialnego,

– wyłącznej strefy ekonomicznej;

3) adresów i ich lokalizacji przestrzennej;

4) nazw i siedzib podmiotów, których właściwość miejscową lub obszary działania określają informacje wymienione w pkt 1 lit. b oraz e-h;

5) oznaczeń, w tym identyfikatorów lub kodów oraz nazw jednostek podziałów terytorialnych, wynikających z odrębnych przepisów prawa oraz ustalonych przez właściwe organy administracji publicznej.

§  4.

1. Dane przestrzenne PRG przechowuje się w bazie danych PRG w układzie 2000 oraz w geodezyjnym układzie odniesienia.

2. Pola powierzchni, o których mowa w § 3 pkt 2, oblicza się na powierzchni elipsoidy, stanowiącej element geodezyjnego systemu odniesienia, na podstawie danych, o których mowa w § 3 pkt 1 lit. a-c oraz n-p.

Rozdział  3

Organizacja, tryb i standardy techniczne tworzenia, aktualizacji i okresowej weryfikacji PRG oraz tryb przekazywania Głównemu Geodecie Kraju przez inne organy administracji publicznej informacji i zbiorów danych niezbędnych do tworzenia i aktualizacji PRG

§  5.

1. PRG tworzy się z wykorzystaniem informacji i zbiorów danych:

1) zasobu, a w szczególności:

a) państwowego rejestru granic oraz powierzchni jednostek podziału terytorialnego kraju,

b) ewidencji gruntów i budynków,

c) bazy danych obiektów topograficznych, o której mowa w art. 4 ust. 1a pkt 8 ustawy;

2) określających przebieg granicy państwa na lądzie oraz morskich wodach wewnętrznych, przekazywanych Głównemu Geodecie Kraju przez Straż Graniczną;

3) ewidencji miejscowości, ulic i adresów;

4) TERYT;

5) udostępnionych przez właściwe organy administracji publicznej, o których mowa w art. 7a pkt 6 ustawy;

6) zawartych w umowach międzynarodowych lub przepisach prawa dotyczących granicy państwowej na morzu oraz granicy wyłącznej strefy ekonomicznej.

2. Utworzenie PRG obejmuje kolejno następujące po sobie działania:

1) utworzenie systemu teleinformatycznego PRG;

2) zgromadzenie informacji i zbiorów danych, o których mowa w ust. 1, oraz ich weryfikacja;

3) utworzenie inicjalnej bazy danych, zgodnej z modelem pojęciowym PRG, określonym w załączniku nr 1 do rozporządzenia;

4) przedłożenie właściwym organom administracji publicznej treści inicjalnej bazy danych PRG, w części dotyczącej podziałów terytorialnych kraju związanych z ich właściwością miejscową lub obszarem działania, w celu jej weryfikacji;

5) rozpatrzenie ewentualnych uwag zgłoszonych przez właściwe organy administracji publicznej do przedłożonej treści inicjalnej bazy danych PRG oraz powiadomienie tych organów o sposobie rozpatrzenia zgłoszonych uwag;

6) wdrożenie procedur zapewniających:

a) utrzymywanie systemu teleinformatycznego PRG w ciągłej gotowości operacyjnej,

b) utrzymywanie bazy danych PRG w stanie aktualności, tj. zgodności z informacjami i zbiorami danych, o których mowa w ust. 1,

c) bezpieczeństwo systemu teleinformatycznego PRG oraz gromadzonych w nim danych,

d) udostępnianie danych z PRG,

e) sporządzanie i przekazywanie marszałkom województw oraz starostom w terminie do dnia 31 stycznia każdego roku wykazów pól powierzchni, o których mowa w § 3 pkt 2 lit. b i c, według stanu na dzień 1 stycznia;

7) utworzenie bazy danych PRG, uruchomienie systemu teleinformatycznego PRG i powiadomienie o tym właściwych organów administracji publicznej,

§  6.

1. System teleinformatyczny PRG tworzy się w sposób zapewniający w szczególności:

1) kontrolę dostępu do danych i autoryzację użytkowników systemu;

2) tworzenie, zapisywanie i przechowywanie zbiorów danych PRG;

3) aktualizację bazy danych PRG;

4) pobieranie danych z ewidencji gruntów i budynków, dotyczących granic jednostek ewidencyjnych i obrębów ewidencyjnych, oraz danych z ewidencji miejscowości, ulic i adresów, dotyczących adresów i ich lokalizacji przestrzennej;

5) wizualizację danych w postaci opracowań kartograficznych, wykazów, zestawień oraz raportów;

6) udostępnianie danych z PRG za pomocą usług sieciowych, o których mowa w art. 9 ustawy z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej (Dz. U. Nr 76, poz. 489);

7) prowadzenie pełnej archiwizacji danych PRG, odtwarzanie historii każdego obiektu oraz stanu bazy na zadaną datę.

2. Integracja systemu teleinformatycznego PRG z ewidencją gruntów i budynków oraz z ewidencją miejscowości, ulic i adresów polega na wdrożeniu interfejsu zapewniającego przekazywanie do systemu teleinformatycznego PRG nowych lub zmienionych danych dotyczących:

1) granic jednostek ewidencyjnych i obrębów ewidencyjnych - za pośrednictwem ZSIN;

2) adresów i ich lokalizacji przestrzennej - za pośrednictwem systemów teleinformatycznych ewidencji miejscowości, ulic i adresów.

§ 7. Właściwe organy administracji publicznej przekazują Głównemu Geodecie Kraju posiadane informacje i zbiory danych, o których mowa w § 5 ust. 1, w terminie 30 dni od dnia otrzymania od Głównego Geodety Kraju informacji o rozpoczęciu działania, o którym mowa w § 5 ust. 2 pkt 2.

§  8.

1. Przedłożenie treści inicjalnej bazy danych PRG do weryfikacji, o którym mowa w § 5 ust. 2 pkt 4, odbywa się za pomocą interfejsu,

2. Uwagi oraz propozycje zmian dotyczące inicjalnej bazy danych PRG właściwe organy administracji publicznej przekazują Głównemu Geodecie Kraju w terminie 30 dni od dnia przedłożenia, o którym mowa w § 5 ust. 2 pkt 4.

3. Główny Geodeta Kraju rozpatruje uwagi oraz propozycje zmian w terminie 3 miesięcy od dnia ich zgłoszenia.

4. O terminie i miejscu rozpatrzenia uwag oraz propozycji zmian Główny Geodeta Kraju zawiadamia właściwych marszałków województw i zgłaszających te uwagi oraz propozycje zmian, nie później niż 14 dni przed wyznaczonym terminem, i zaprasza ich do udziału w tych czynnościach.

§  9.

1. Aktualizacji PRG dokonuje się w zakresie;

1) granic państwa - na podstawie:

a) umów międzynarodowych i związanej z tymi umowami dokumentacji geodezyjnej i kartograficznej,

b) dokumentacji przekazanej Głównemu Geodecie Kraju przez właściwe organy administracji morskiej;

2) zasadniczego trójstopniowego podziału terytorialnego państwa - na podstawie przepisów prawa wprowadzających zmiany w tym podziale, danych ewidencji gruntów i budynków przekazywanych przez starostów do centralnego repozytorium ZSIN oraz danych TERYT;

3) granic jednostek ewidencyjnych i obrębów ewidencyjnych - na podstawie danych ewidencji gruntów i budynków przekazywanych przez starostów do centralnego repozytorium ZSIN w postaci dokumentów elektronicznych, zapisanych w formacie określonym w przepisach wydanych na podstawie art. 26 ust. 2 ustawy;

4) granic jednostek podziałów terytorialnych, o których mowa w § 3 pkt 1 lit. d-h, oraz danych, o których mowa w § 3 pkt 4 i 5 - na podstawie danych przekazywanych przez właściwe organy administracji publicznej za pomocą interfejsu;

5) podziałów terytorialnych, o których mowa w § 3 pkt 1 lit. i-p - na podstawie informacji i danych przekazywanych przez właściwe organy administracji morskiej;

6) adresów i ich lokalizacji przestrzennej - na podstawie danych ewidencji miejscowości, ulic i adresów, w związku z aktualizacją tej ewidencji, za pomocą interfejsu, w postaci dokumentów elektronicznych zgodnych ze schematem GML określonym w przepisach wydanych na podstawie art. 47b ust. 5 ustawy.

2. Aktualizacji PRG dokonuje się w trybie czynności materialno-technicznych:

1) w terminie 14 dni od dnia zmiany zasadniczego trójstopniowego podziału terytorialnego kraju, określonego w akcie prawnym wprowadzającym tę zmianę;

2) w terminie 30 dni od dnia przekazania poprawnych informacji i danych przez właściwe organy administracji publicznej;

3) na bieżąco w powiązaniu ze zmianami dokonywanymi w centralnym repozytorium ZSIN oraz w ewidencji miejscowości, ulic i adresów.

3. W przypadku gdy dane ewidencji gruntów i budynków dotyczące wspólnej granicy dla sąsiednich jednostek ewidencyjnych lub obrębów ewidencyjnych nie są ze sobą zgodne, w bazie danych PRG, do czasu wyeliminowania tych niezgodności, ujawnia się dane, które w ocenie Głównego Geodety Kraju są najbardziej wiarygodne, oraz wyróżnia się te dane dodatkową informacją.

4. Informacje i dane, o których mowa w ust. 1 pkt 4 i 5, przekazywane są przez właściwe organy administracji publicznej niezwłocznie po wejściu w życie aktów normatywnych lub decyzji oraz zarządzeń wewnętrznych określających zmiany danych PRG dotyczących jednostek podziałów terytorialnych związanych z działalnością tych organów, a w przypadku danych TERYT - niezwłocznie po aktualizacji tego rejestru.

§  10.

1. Dane PRG, nie rzadziej niż co 10 lat, podlegają okresowej weryfikacji mającej na celu zbadanie ich zgodności z treścią przepisów prawa i innych aktów określających przebieg granic jednostek podziałów terytorialnych kraju, a także z danymi ewidencji gruntów i budynków, TERYT oraz ewidencji miejscowości, ulic i adresów.

2. Terytorialny i merytoryczny zakres okresowej weryfikacji danych PRG, zwanej dalej "weryfikacją", harmonogram jej przeprowadzenia, a także wyszczególnienie zadań, jakie będą wykonywać przy jej przeprowadzaniu współpracujące ze sobą organy - Główny Geodeta Kraju oraz marszałkowie województw - są określone w 3-letnich planach sporządzanych przez Głównego Geodetę Kraju w uzgodnieniu z marszałkami województw, począwszy od 2013 r.

3. Rezultaty weryfikacji utrwala się w protokole, który zawiera w szczególności:

1) datę rozpoczęcia i zakończenia weryfikacji;

2) zakres terytorialny i merytoryczny weryfikacji;

3) imiona i nazwiska oraz stanowiska służbowe osób, które przeprowadzały weryfikację;

4) wykaz wykrytych niezgodności.

4. Niezgodności stwierdzone w wyniku weryfikacji podlegają usunięciu w trybie aktualizacji PRG.

Rozdział  4

Tryb udostępniania danych zawartych w PRG

§  11.

1. Dane zawarte w PRG udostępnia się;

1) za pomocą usług sieciowych, o których mowa w art. 9 ustawy z dnia 4 marca 2010 r. o infrastrukturze informacji przestrzennej, lub na informatycznych nośnikach danych;

2) na wniosek zainteresowanego - w formie dokumentów elektronicznych lub wydruków komputerowych, w szczególności w postaci:

a) plików GML, w formacie zgodnym ze schematem aplikacyjnym GML, stanowiącym załącznik nr 2 do rozporządzenia,

b) wykazów współrzędnych punktów granicznych,

c) wykazów pól powierzchni, o których mowa w § 3 pkt 2,

d) opracowań kartograficznych danych, o których mowa w § 3 pkt 1 lit. a-p i pkt 3,

e) wykazów adresów,

2. Udostępnianiu podlegają dane obrazujące aktualny stan PRG oraz dane obrazujące stan PRG na dowolny dzień po jego utworzeniu.

3. Dane przestrzenne PRG udostępnia się w układach współrzędnych, o których mowa w przepisach wydanych na podstawie art. 3 ust. 5 ustawy.

4. Udostępniane dane PRG mogą cechować się różną szczegółowością dostosowaną do potrzeb zamawiającego.

5. Organy administracji współpracujące z Głównym Geodetą Kraju w zakresie zakładania i prowadzenia PRG mają zapewniony dostęp do danych za pomocą interfejsu.

§  12.

1. Wniosek, o którym mowa w § 11 ust. 1 pkt 2, składa się do Głównego Geodety Kraju w formie papierowej lub w formie dokumentu elektronicznego, w sposób zapewniający identyfikację autora wniosku, na zasadach określonych w art. 20a ust. 1 ustawy z dnia 17 lutego 2005 r. o informatyzacji działalności podmiotów realizujących zadania publiczne (Dz. U. Nr 64, poz. 565, z późn. zm.²⁾).

2. Wniosek, o którym mowa w ust. 1, zawiera:

1) imię i nazwisko lub nazwę wnioskodawcy;

2) adres wnioskodawcy;

3) dane kontaktowe wnioskodawcy: numer telefonu lub adres poczty elektronicznej;

4) określenie zbiorów danych będących przedmiotem wniosku, a w szczególności ich rodzaju, zakresu rzeczowego i terytorialnego, szczegółowości oraz formy;

5) określenie sposobu i celu wykorzystania udostępnionych danych;

6) podpis wnioskodawcy.

Rozdział  5

Przepisy przejściowe i końcowe

§  13.

1. Do czasu wdrożenia dla obszaru właściwości miejscowej starosty funkcjonalności ZSIN, o której mowa w art. 24b ust. 1 pkt 1 ustawy, w zakresie umożliwiającym co najmniej cykliczną aktualizację centralnego repozytorium kopii zbiorów danych ewidencji gruntów i budynków, starosta przekazuje Głównemu Geodecie Kraju dane określające przebieg granic jednostek ewidencyjnych i obrębów ewidencyjnych, dla których ustalone zostały nowe punkty graniczne lub zmienione zostały współrzędne określające położenie dotychczasowych punktów granicznych. Dane te starosta przekazuje w postaci dokumentów elektronicznych, zapisanych w formacie określonym w przepisach wydanych na podstawie art. 26 ust. 2 ustawy, lub w postaci plików GML, których pierwotną postać udostępni mu Główny Geodeta Kraju na podstawie danych PRG. Dokumenty elektroniczne są przekazywane z wykorzystaniem interfejsu.

2. Przekazanie zbiorów danych, o których mowa w ust. 1, następuje w terminie do dnia 15 stycznia oraz do dnia 15 lipca, według stanu odpowiednio na dzień 31 grudnia oraz 30 czerwca, z tym że pierwsze przekazanie następuje na pisemne żądanie Głównego Geodety Kraju w terminie 30 dni od dnia doręczenia pisma w tej sprawie.

§ 14. Do czasu wdrożenia systemu teleinformatycznego przeznaczonego do prowadzenia ewidencji miejscowości, ulic i adresów, zgodnego z przepisami wydanymi na podstawie art. 47b ust. 5 ustawy, przepisów § 6 ust. 2 pkt 2 oraz § 9 ust. 1 pkt 6 nie stosuje się.

§ 15. Rozporządzenie wchodzi w życie po upływie 14 dni od dnia ogłoszenia.

______

¹⁾ Zmiany wymienionej ustawy zostały ogłoszone w Dz. U. z 1996 r. Nr 156, poz. 775, z 1997 r. Nr 88, poz. 554 i Nr 121, poz. 769, z 1998 r. Nr 99, poz. 632 i Nr 106, poz. 668, z 2001 r. Nr 100, poz. 1080, z 2003 r. Nr 217, poz. 2125, z 2004 r. Nr 273, poz. 2703, z 2005 r. Nr 163, poz. 1362, z 2006 r. Nr 170, poz. 1217, z 2007 r. Nr 166, poz. 1172, z 2008 r. Nr 227, poz. 1505, z 2009 r. Nr 18, poz. 97, z 2010 r. Nr 47, poz. 278 i Nr 76, poz. 489 oraz z 2011 r. Nr 131, poz. 764, Nr 139, poz. 814, Nr 171, poz. 1016 i Nr 204, poz. 1195.

²⁾ Zmiany wymienionej ustawy zostały ogłoszone w Dz. U. z 2006 r. Nr 12, poz. 65 i Nr 73, poz. 501, z 2008 r. Nr 127, poz. 817, z 2009 r. Nr 157, poz. 1241, z 2010 r. Nr 40, poz. 230, Nr 167, poz. 1131 i Nr 182, poz. 1228 oraz z 2011 r. Nr 112, poz. 654, Nr 185, poz. 1092 i Nr 204, poz. 1195.

ZAŁĄCZNIKI

ZAŁĄCZNIK  Nr 1

MODEL POJĘCIOWY PRG

 1. Na model pojęciowy PRG składają się:

1) schemat aplikacyjny PRG;

2) katalog obiektów PRG;

3) schemat aplikacyjny Modelu Podstawowego;

4) katalog obiektów Modelu Podstawowego.



2. Model pojęciowy PRG został zapisany w języku UML (Unified Modelling Language).



3. Na opis każdej grupy obiektów, której reprezentantem w schemacie aplikacyjnym UML jest klasa, składają się:

1) nazwa klasy i nazwa stereotypu;

2) atrybuty klasy;

3) relacje łączące klasy między sobą wraz z rolami klas;

4) ograniczenia nałożone w szczególności na wartości atrybutów i ich liczności oraz na relacje i liczności obiektów w relacji.



4. Ograniczenia są określone w języku:

1) polskim - dla wszystkich ograniczeń;

2) OCL (Object Constraint Language) wersji 2.2 opracowanej przez OMG (Object Management Group) - dla wszystkich ograniczeń, z wyjątkiem ograniczenia "Rodzaj reprezentacji obiektu".

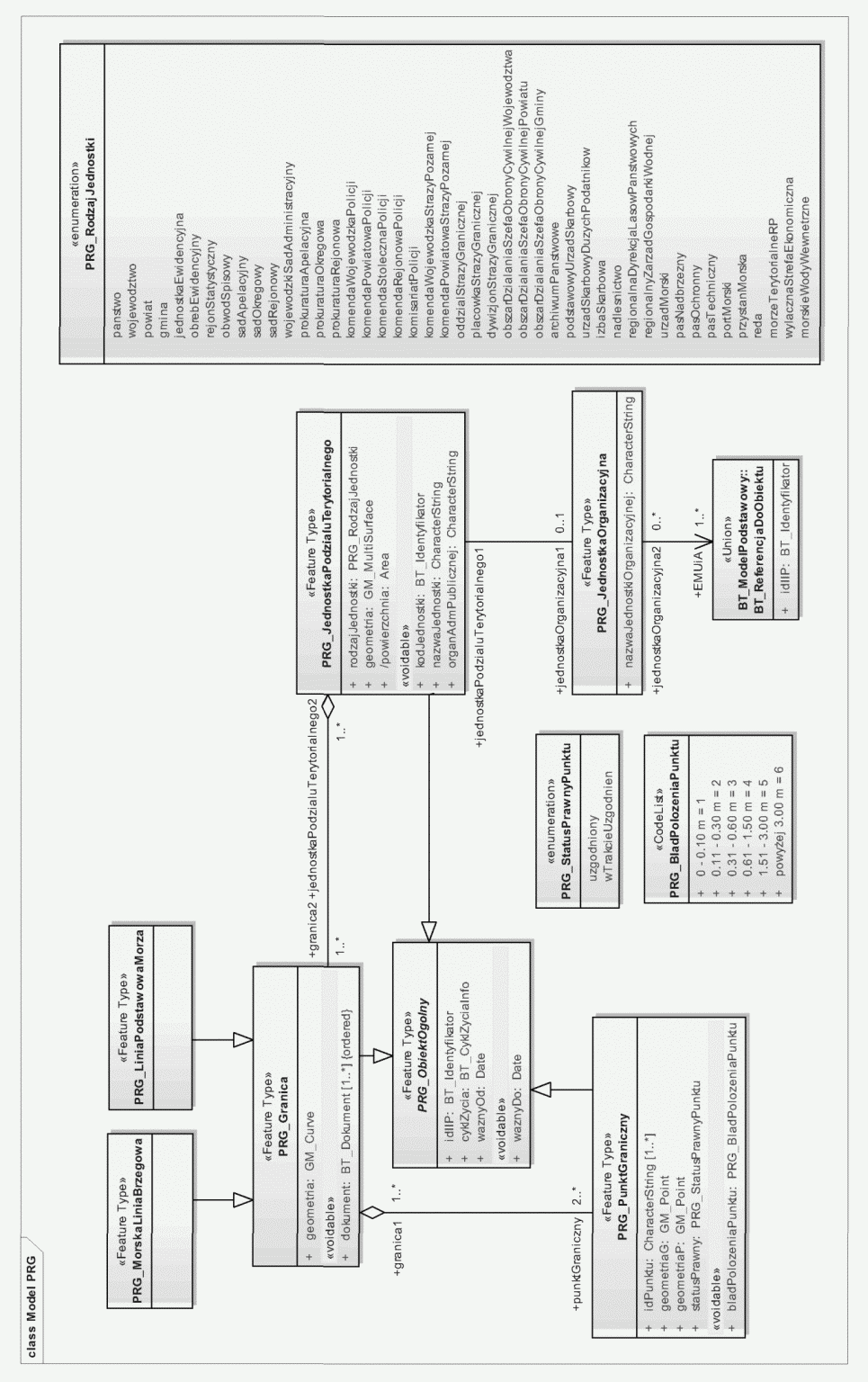

5. Schemat aplikacyjny PRG przedstawia poniższy diagram:

wzór

6.Katalog obiektów PRG przedstawiają poniższe tabele:

Katalog obiektów

Klasa: PRG_BladPolozeniaPunktu
	Nazwa:			błąd położenia punktu
	Definicja:			Błąd położenia punktu granicznego.
	Stereotypy:			«CodeList»
Atrybut:
	Nazwa:			0 - 0.10 m
	Nazwa (pełna):			0 - 0.10 m
Atrybut:
	Nazwa:			0.11 - 0.30 m
	Nazwa (pełna):			0.11 - 0.30 m
Atrybut:
	Nazwa:			0.31 - 0.60 m
	Nazwa (pełna):			0.31 - 0.60 m
Atrybut:
	Nazwa:			0.61 - 1.50 m
	Nazwa (pełna):			0.61 - 1.50 m
Atrybut:
	Nazwa:			1.51 - 3.00 m
	Nazwa (pełna):			1.51 - 3.00 m
Atrybut:
	Nazwa:			powyżej 3.00 m
	Nazwa (pełna):			powyżej 3.00 m
Klasa: PKG_Granica
	Nazwa:			granica
	Definicja:			Linia łamana:
				1) rozgraniczająca dwie sąsiadujące ze sobą jednostki
				podziału terytorialnego kraju,
				2) oddzielająca terytorium państwa polskiego od terytorium
				jednego z państw sąsiednich lub od morza pełnego,
				3) wyznaczająca zasięg wyłącznej strefy ekonomicznej.
	Klasa bazowa:			PRG_ObiektOgolny
	Stereotypy:			«FeatureType»
Atrybut:
	Nazwa:			geometria
	Nazwa (pełna):			geometria
	Dziedzina:			GM_Curve
	Liczność:			1
	Definicja:			Reprezentacja geometryczna granicy.
Atrybut:
	Nazwa:			dokument
	Nazwa (pełna):			dokument
	Dziedzina:			BT_Dokument
	Liczność:			1..*
	Definicja:			Dokument prawny, na podstawie którego określono granicę.
	Stereotypy:			«voidable»
Relacja:
	Typ:			Aggregation
	Rola:			punktGraniczny
	Dziedzina:			PRG_PunktGraniczny
	Liczność:			2..*
	Definicja:			Punkt graniczny wchodzący w skład granicy.
Relacja:
	Typ:			Aggregation
	Rola:			jednostkaPodzialuTerytorialnego2
	Dziedzina:			PRG_JednostkaPodzialuTerytorialnego
	Liczność:			1..*
	Definicja:			Jednostka podziału terytorialnego, do której należy granica.
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_LiniaPodstawowaMorza
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_MorskaLiniaBrzegowa
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_ObiektOgolny
Klasa: PRG_JednostkaOrganizacyjna
	Nazwa:			jednostka organizacyjna
	Definicja:			Jednostka organizacyjna, której właściwość miejscowa bądź
				obszar działania związane są z jednostką podziału
				terytorialnego.
	Stereotypy:			«FeatureType»
Atrybut:
	Nazwa:			nazwaJednostkiOrganizacyjnej
	Nazwa (pełna)			nazwa jednostki organizacyjnej
	Dziedzina:			CharacterString
	Liczność:			1
	Definicja:			Nazwa jednostki organizacyjnej, której właściwość
				miejscowa bądź obszar działania związane są z jednostką
				podziału terytorialnego.
Relacja:
	Typ:			Association
	Rola:			jednostkaPodzialuTerytorialnego1
	Dziedzina:			PRG_JednostkaPodzialuTerytorialnego
	Liczność:			1
	Definicja:			Jednostka podziału terytorialnego podlega jednostce
				organizacyjnej.
Relacja:
	Typ:			Association
	Rola:			EMUiA
	Dziedzina:			BT_ReferencjaDoObiektu
	Liczność:			1..*
	Definicja:			W wyniku referencji z bazy EMUiA pozyskiwane są wszystkie atrybuty klasy AD_PunktAdresowy. Współrzędne punktów adresowych pochodzące z bazy danych EMUiA podlegają transformacji do układu "2000" oraz geodezyjnego układu odniesienia, o ile nie są w nich wyrażone.
Ograniczenie:
		Nazwa:		ograniczenie atrybutu nazwaJednostkiOrganizacyjnej
		Język naturalny:		Atrybut nazwaJednostkiOrganizacyjnej uzupełniany jest tylko dla następujących jednostek podziału terytorialnego: województwa, powiatu, gminy, sądu apelacyjnego, sądu okręgowego, sądu rejonowego, wojewódzkiego sądu administracyjnego, prokuratury apelacyjnej, prokuratury okręgowej, prokuratury rejonowej, komendy wojewódzkiej policji, komendy powiatowej policji, komendy stołecznej policji, komendy rejonowej policji, komisariatu policji, komendy wojewódzkiej straży pożarnej, komendy powiatowej straży pożarnej, oddziału straży granicznej, placówki straży granicznej, dywizjonu straży granicznej, obszaru działania szefa obrony cywilnej województwa, obszaru działania szefa obrony cywilnej powiatu, obszaru działania szefa obrony cywilnej gminy, archiwum państwowego, podstawowego urzędu skarbowego, urzędu skarbowego dużych podatników, izby skarbowej, nadleśnictwa, regionalnej dyrekcji Lasów Państwowych, regionalnego zarządu gospodarki wodnej oraz urzędu morskiego.
		OCL:		inv: if
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=panstwo or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=jednostkaEwidencyjna or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=obrebEwidencyjny or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=rejonStatystyczny or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=obwodSpisowy or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=pas Nadbrzeżny or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=pas Ochronny or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=pasTechniczny or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=port Morski or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=przystanMorska or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=reda or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=morzeTerytorialneRP or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=wylacznaStrefaEkonomiczna or
				PRG_JednostkaPodzialuTerytorialnego.rodzajJednostki=morskieWodyWewnetrzne then self->isEmpty()
Klasa: PRG_JednostkaPodzialuTerytorialnego
	Nazwa:			jednostka podziału terytorialnego
	Definicja:			Obszar kraju lub jego część wyznaczająca przestrzenną organizację działań organów administracji publicznej i administracji specjalnej.
	Klasa bazowa:			PRG_ObiektOgolny
	Stereotypy:			«FeatureType»
Atrybut:
	Nazwa:			rodzajJednostki
	Nazwa (pełna):			rodzaj jednostki
	Dziedzina:			PRG_RodzajJednostki
	Liczność:			1
	Definicja:			Rodzaj jednostki podziału terytorialnego.
Atrybut:
	Nazwa:			geometria
	Nazwa (pełna):			geometria
	Dziedzina:			GM_MultiSurface
	Liczność:			1
	Definicja:			Reprezentacja geometryczna obszaru przestrzennego zajmowanego przez jednostkę podziału administracyjnego.
Atrybut:
	Nazwa:			kodJednostki
	Nazwa (pełna):			kod jednostki
	Dziedzina:			BT_Identyfikator
	Liczność:			1
	Definicja:			Kod lub identyfikator jednostki podziału terytorialnego, wynikający z odrębnych przepisów prawa oraz ustalony przez właściwe organy administracji publicznej.
	Stereotypy:			«voidable»
Atrybut:
	Nazwa:			nazwaJednostki
	Nazwa (pełna):			nazwa jednostki
	Dziedzina:			CharacterString
	Liczność:			1
	Definicja:			Nazwa jednostki podziału terytorialnego wynikająca z odrębnych przepisów prawa oraz ustalona przez właściwe organy administracji publicznej.
	Stereotypy:			«voidable»
Atrybut:
	Nazwa:			powierzchnia
	Nazwa (pełna):			powierzchnia
	Dziedzina:			Area
	Liczność:			1
	Definicja:			Pole powierzchni jednostki podziału terytorialnego podane w ha.
Atrybut:
	Nazwa:			organAdmPublicznej
	Nazwa (pełna):			organ administracji publicznej
	Dziedzina:			CharacterString
	Liczność:			1
	Definicja:			Organ administracji publicznej, który określa przebieg granic jednostki podziału terytorialnego.
	Stereotypy:			«voidable»
Relacja:
	Typ:			Association
	Rola:			jednostkaOrganizacyjna1
	Dziedzina:			PRG_JednostkaOrganizacyjna
	Liczność:			0..1
	Definicja:			Jednostka organizacyjna jest odpowiedzialna za jednostkę podziału terytorialnego.
Relacja:
	Typ:			Aggregation
	Rola:			granica2
	Dziedzina:			PRG_Granica
	Liczność:			1..*
	Definicja:			Granica wchodzi w skład jednostki podziału terytorialnego.
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_ObiektOgolny
Ograniczenie:
	Nazwa:			ograniczenie atrybutu powierzchnia
	Język naturalny:			Atrybut powierzchnia określany jest tylko dla następujących jednostek podziału terytorialnego: państwa, województwa, powiatu, gminy, jednostki ewidencyjnej, obrębu ewidencyjnego, morskich wód wewnętrznych, morza terytorialnego RP oraz wyłącznej strefy ekonomicznej.
	OCL:			inv: if self.rodzajJednostki=rejonStatystyczny or
				self.rodzajJednostki=obwodSpisowy or
				self.rodzajJednostki=sadApelacyjny or
				self.rodzajJednostki=sadOkregowy or
				self.rodzajJednostki=sadRejonowy or
				self.rodzajJednostki=wojewodzkiSadAdministracyjny or
				self.rodzajJednostki=prokuraturaApelacyjna or
				self.rodzajJednostki=prokuraturaOkregowa or
				self.rodzajJednostki=prokuraturaRejonowa or
				self.rodzajJednostki=komendaWojewodzkaPolicji or
				self.rodzajJednostki=komendaPowiatowaPolicji or
				self.rodzajJednostki=komendaStolecznaPolicji or
				self.rodzajJednostki=komendaRejonowaPolicji or
				self.rodzajJednostki=komisariatPolicji or
				self.rodzajJednostki=komendaWojewodzkaStrazyPozarnej or
				self.rodzajJednostki=komendaPowiatowaStrazyPozarnej or
				self.rodzajJednostki=oddziałStrazyGranicznej or
				self.rodzajJednostki=placowkaStrazyGranicznej or
				self.rodzajJednostki=dywizjonStrazyGranicznej or
				self.rodzajJednostki=obszarDzialaniaSzefaObronyCywilnejWojewodztwa or
				self.rodzajJednostki=obszarDzialaniaSzefaObronyCywilnejPowiatu or
				self.rodzajJednostki=obszarDzialaniaSzefaObronyCywilnejG
				miny or self.rodzajJednostki=archiwumPanstwowe or
				self.rodzajJednostki=podstawowyUrzadSkarbowy or
				self.rodzajJednostki=urzadSkarbowyDuzychPodatnikow or
				self.rodzajJednostki=izbaSkarbowa or
				self.rodzaj Jednostki=nadlesnictwo or
				self.rodzajJednostki=regionalnaDyrekcjaLasowPanstwowych
				or self.rodzajJednostki=regionalnyZarzadGospodarkiWodnej
				or self.rodzajJednostki=urzadMorski or
				self.rodzajJednostki=pasNadbrzezny or
				self.rodzajJednostki=pasOchronny or
				self.rodzajJednostki=pasTechniczny or
				self.rodzajJednostki=portMorski or
				self.rodzajJednostki=przystanMorska or
				self.rodzajJednostki=reda then self.powierzchnia ->isEmpty()
Klasa: PRG_LiniaPodstawowaMorza
	Nazwa:			linia podstawowa morza terytorialnego Rzeczypospolitej
				Polskiej
	Definicja:			Linia podstawowa morza terytorialnego, o której mowa w ustawie z dnia 21 marca 1991 r. o obszarach morskich Rzeczypospolitej Polskiej i administracji morskiej (Dz. U. z 2003 r. Nr 153, poz. 1502, z późn. zm.).
	Klasa bazowa:			PRG_Granica
	Stereotypy:			«FeatureType»
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_Granica
Klasa: PRG_MorskaLiniaBrzegowa
	Nazwa:			morska linia brzegowa
	Definicja:			Linia brzegu dla morskich wód wewnętrznych wraz z morskimi wodami wewnętrznymi Zatoki Gdańskiej oraz wód morza terytorialnego, o której mowa w ustawie z dnia 18 lipca 2001 r. - Prawo wodne (Dz. U. z 2005 r. Nr 239, poz. 2019, z późn. zm.).
	Klasa bazowa			PRG_Granica
	Stereotypy:			«FeatureType»
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_Granica
Klasa: PRG_ObiektOgolny				Abstract
	Nazwa:			referencyjny obiekt - obiekt ogólny
	Definicja:			Klasa abstrakcyjna grupująca atrybuty związane z dziedziną.
				Jest nadklasą dla klas: PRG_PunktGraniczny, PRG_Granica
				oraz PRG JednostkaPodzialuTerytorialnego.
	Stereotypy:			«FeatureType»
Atrybut:
	Nazwa:			idIIP
	Nazwa (pełna):			identyfikator Infrastruktury Informacji Przestrzennej
	Dziedzina:			BT_Identyfikator
	Liczność:			1
	Definicja:			Unikalny identyfikator obiektu Infrastruktury Informacji
				Przestrzennej.
Atrybut:
	Nazwa:			cyklZycia
	Nazwa (pełna):			cykl życia
	Dziedzina:			BT_CyklZycialnfo
	Liczność:			1
	Definicja:			Typ reprezentujący cykl życia wersji obiektu w zbiorze
				danych odpowiada dacie modyfikacji (utworzenia nowej
				wersji obiektu) oraz dacie przeniesienia "starej" wersji do
				archiwum (data zastąpienia).
Atrybut:
	Nazwa:			waznyDo
	Nazwa (pełna):			ważny do
	Dziedzina:			Date
	Liczność:			1
	Definicja:			Oficjalna data zakończenia prawnego obowiązywania
				obiektu.
	Stereotypy:			«voidable»
Atrybut:
	Nazwa:			waznyOd
	Nazwa (pełna):			ważny od
	Dziedzina:			Date
	Liczność:			1
	Definicja:			Oficjalna data prawnego ustanowienia obiektu.
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_PunktGraniczny
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_JednostkaPodzialuTerytorialnego
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_Granica
Klasa: PRG_PunktGraniczny
	Nazwa: Definicja:			punkt graniczny Punkty wyznaczające granice jednostek podziału
				terytorialnego w zbiorze PRG.
	Klasa bazowa:			PRG_ObiektOgolny
	Stereotypy:			«FeatureType»
Atrybut:
	Nazwa:			idPunktu
	Nazwa (pełna):			identyfikator punktu
	Dziedzina:			CharacterString
	Liczność:			1..*
	Definicja:			Identyfikator punktu granicznego.
Atrybut:
	Nazwa:			geometriaG
	Nazwa (pełna):			pozycja
	Dziedzina:			GM_Point
	Liczność:			1
	Definicja:			Pozycja reprezentująca położenie punktu granicznego w geodezyjnym układzie odniesienia.
Atrybut:
	Nazwa:			geometriaP
	Nazwa (pełna):			pozycja
	Dziedzina:			GM_Point
	Liczność:			1
	Definicja:			Pozycja reprezentująca położenie punktu granicznego w układzie współrzędnych płaskich prostokątnych "2000", o którym mowa w przepisach wydanych na podstawie art. 3 ust. 5 ustawy.
Atrybut:
	Nazwa:			bladPolozeniaPunktu
	Nazwa (pełna):			błąd położenia punktu
	Dziedzina:			PRG_BladPolozeniaPunktu
	Liczność:			1
	Definicja:			Błąd położenia punktu granicznego.
	Stereotypy:			«voidable»
Atrybut:
	Nazwa:			statusPrawny
	Nazwa (pełna):			status prawny
	Dziedzina:			PRG_StatusPrawnyPunktu
	Liczność:			1
	Definicja:			Opis statusu prawnego punktów granicznych wyznaczających granice jednostek podziału terytorialnego.
Relacja:
	Typ:			Aggregation
	Rola:			granica1
	Dziedzina:			PRG_Granica
	Liczność:			1..*
	Definicja:			Granica, do której należy punkt graniczny.
Relacja:
	Typ:			Generalization
	Dziedzina:			PRG_ObiektOgolny
Klasa: PRG_RodzajJednostki
	Nazwa:			rodzaj jednostki
	Definicja:			Rodzaj jednostki podziału terytorialnego.
	Stereotypy:			«enumeration»
Atrybut:
	Nazwa:			panstwo
	Nazwa (pełna):			państwo
Atrybut:
	Nazwa:			wojewodztwo
	Nazwa (pełna):			województwo
Atrybut:
	Nazwa:			powiat
	Nazwa (pełna):			powiat
Atrybut:
	Nazwa:			gmina
	Nazwa (pełna):			gmina
Atrybut:
	Nazwa:			jednostkaEwidencyjna
	Nazwa (pełna):			jednostka ewidencyjna
Atrybut:
	Nazwa:			obrebEwidencyjny
	Nazwa (pełna):			obręb ewidencyjny
Atrybut:
	Nazwa:			rejonStatystyczny
	Nazwa (pełna):			rejon statystyczny
Atrybut:
	Nazwa:			obwodSpisowy
	Nazwa (pełna):			obwód spisowy
Atrybut:
	Nazwa:			sadApelacyjny
	Nazwa (pełna):			sąd apelacyjny
Atrybut:
	Nazwa:			sadOkregowy
	Nazwa (pełna):			sąd okręgowy
Atrybut:
	Nazwa:			sadRejonowy
	Nazwa (pełna):			sąd rejonowy
Atrybut:
	Nazwa:			wojewodzkiSadAdministracyjny
	Nazwa (pełna):			wojewódzki sąd administracyjny
Atrybut:
	Nazwa:			prokuraturaApelacyjna
	Nazwa (pełna):			prokuratura apelacyjna
Atrybut:
	Nazwa:			prokuraturaOkregowa
	Nazwa (pełna):			prokuratura okręgowa
Atrybut:
	Nazwa:			prokuraturaRejonowa
	Nazwa (pełna):			prokuratura rejonowa
Atrybut:
	Nazwa:			komendaWojewodzkaPolicji
	Nazwa (pełna):			komenda wojewódzka policji
Atrybut:
	Nazwa:			komendaPowiatowaPolicji
	Nazwa (pełna):			komenda powiatowa policji
Atrybut:
	Nazwa:			komendaStolecznaPolicji
	Nazwa (pełna):			komenda stołeczna policji
Atrybut:
	Nazwa:			komendaRejonowaPolicji
	Nazwa (pełna):			komenda rejonowa policji
Atrybut:
	Nazwa:			kotnisariatPolicji
	Nazwa (pełna):			komisariat policji
Atrybut:
	Nazwa:			komendaWojewodzkaStrazyPozarnej
	Nazwa (pełna):			komenda wojewódzka straży pożarnej
Atrybut:
	Nazwa:			komendaPowiatowaStrazyPozarnej
	Nazwa (pełna):			komenda powiatowa straży pożarnej
Atrybut:
	Nazwa:			oddziałStrazyGranicznej
	Nazwa (pełna):			oddział straży granicznej
Atrybut:
	Nazwa:			placowkaStrazyGranicznej
	Nazwa (pełna):			placówka straży granicznej
Atrybut:
	Nazwa:			dywizjonStrazyGranicznej
	Nazwa (pełna):			dywizjon straży granicznej
Atrybut:
	Nazwa:			obszarDziałaniaSzefaObronyCywilnejWojewództwa
	Nazwa (pełna):			obszar działania szefa obrony cywilnej województwa
Atrybut:
	Nazwa:			obszarDziałaniaSzefaObronyCywilnejPowiatu
	Nazwa (pełna):			obszar działania szefa obrony cywilnej powiatu
Atrybut:
	Nazwa:			obszarDziałaniaSzefaObronyCywilnejGminy
	Nazwa (pełna):			obszar działania szefa obrony cywilnej gminy
Atrybut:
	Nazwa:			archiwumPanstwowe
	Nazwa (pełna):			archiwum państwowe
Atrybut:
	Nazwa:			podstawowyUrzadSkarbowy
	Nazwa (pełna):			podstawowy urząd skarbowy
Atrybut:
	Nazwa:			urzadSkarbowyDuzychPodatnikow
	Nazwa (pełna):			urząd skarbowy dużych podatników
Atrybut:
	Nazwa:			izbaSkarbowa
	Nazwa (pełna):			izba skarbowa
Atrybut:
	Nazwa:			nadlesnictwo
	Nazwa (pełna):			nadleśnictwo
Atrybut:
	Nazwa:			regionalnaDyrekcjaLasowPanstwowych
	Nazwa (pełna):			regionalna dyrekcja Lasów Państwowych
Atrybut:
	Nazwa:			regionalnyZarzadGospodarkiWodnej
	Nazwa (pełna):			regionalny zarząd gospodarki wodnej
Atrybut:
	Nazwa:			urzadMorski
	Nazwa (pełna):			urząd morski
Atrybut:
	Nazwa:			pasNadbrzezny
	Nazwa (pełna):			pas nadbrzeżny
Atrybut:
	Nazwa:			pasOchronny
	Nazwa (pełna):			pas ochronny
Atrybut:
	Nazwa:			pasTechniczny
	Nazwa (pełna):			pas techniczny
Atrybut:
	Nazwa:			portMorski
	Nazwa (pełna):			port morski
Atrybut:
	Nazwa:			przystanMorska
	Nazwa (pełna):			przystań morska
Atrybut:
	Nazwa:			reda
	Nazwa (pełna):			reda
Atrybut:
	Nazwa:			morzeTerytorialneRP
	Nazwa (pełna):			morze terytorialne Rzeczypospolitej Polskiej
Atrybut:
	Nazwa:			wylacznaStrefaEkonomiczna
	Nazwa (pełna):			wyłączna strefa ekonomiczna
Atrybut:
	Nazwa:			morskieWodyWewnetrzne
	Nazwa (pełna):			morskie wody wewnętrzne
Klasa: PRG_StatusPrawnyPunktu
	Nazwa: Definicja: Stereotypy:			status prawny punktu Status prawny punktów granicznych wyznaczających granice jednostek podziału terytorialnego. «enumeration»
Atrybut:	Nazwa:			uzgodniony
	Nazwa (pełna):			uzgodniony
	Definicja:			Punkt graniczny został uzgodniony przez sąsiadujące jednostki podziału terytorialnego i jest stabilny.
Atrybut:
	Nazwa:			wTrakcieUzgodnien
	Nazwa (pełna):			w trakcie uzgodnień
	Definicja:			Punkt graniczny nie został jeszcze uzgodniony przez sąsiadujące jednostki podziału terytorialnego i może zostać zmieniony.

 7. Schemat aplikacyjny Modelu Podstawowego przedstawiają poniższe diagramy:

wzór

8.Katalog obiektów Modelu Podstawowego przedstawiają poniższe tabele:

Klasa: BT_CyklZycialnfo
	Nazwa:		cykl życia - info
	Definicja:		Typ reprezentujący cykl życia wersji obiektu w zbiorze
			danych.
	Stereotypy:		«DataType»
Atrybut:
	Nazwa:		koniecWersjiObiektu
	Nazwa (pełna):		koniec okresu życia wersji
	Dziedzina:		DateTime
	Liczność:		0..1
	Definicja:		Data i czas, kiedy wersja obiektu została 'wycofana' ze zbioru danych.
Atrybut:
	Nazwa:		poczatekWersjiObiektu
	Nazwa (pełna):		początek okresu życia wersji
	Dziedzina:		DateTime
	Liczność:		1
	Definicja:		Data i czas, kiedy wersja obiektu została wprowadzona do zbioru danych lub w nim zmieniona.
Ograniczenie:
	Nazwa:		koniec wersji obiektu
	Język		Data wprowadzona jako wartość atrybutu koniecWersjiObiektu
	naturalny:		musi być późniejsza niż wartość atrybutu poczatekWersjiObiektu.
	OCL:		inv:
			self.koniecWersjiObiektu.isAfter(self.poczatekWersjiObiektu)
Klasa: BT_Dokument
	Nazwa: Definicja:		dokument Rzeczowe świadectwo jakiegoś zjawiska sporządzone w formie właściwej dla danego czasu i miejsca.
	Stereotypy:		«DataType»
Atrybut:
	Nazwa:		data
	Nazwa (pełna):		data
	Dziedzina:		Date
	Liczność:		1..*
	Definicja:		Data wystawienia lub publikacji dokumentu.
	Stereotypy:		«voidable»
Atrybut:
	Nazwa:		opis
	Nazwa (pełna):		opis
	Dziedzina:		CharacterString
	Liczność:		0..1
	Definicja:		Opis dokumentu.
Atrybut:
	Nazwa:		rodzaj
	Nazwa (pełna):		rodzaj
	Dziedzina:		DC_RodzajDokumentuKod
	Liczność:		1
	Definicja:		Rodzaj dokumentu.
Atrybut:
	Nazwa:		status
	Nazwa (pełna):		status
	Dziedzina:		DC StatusDokumentuKod
	Liczność:		1
	Definicja:		Status dokumentu.
Atrybut:
	Nazwa:		sygnatura
	Nazwa (pełna):		sygnatura
	Dziedzina:		CharacterString
	Liczność:		0..1
	Definicja:		Sygnatura dokumentu nadana przez twórcę.
Atrybut:
	Nazwa:		tytuł
	Nazwa (pełna):		tytuł
	Dziedzina:		Character String
	Liczność:		1
	Definicja:		Tytuł lub nazwa dokumentu.
Atrybut:
	Nazwa:		wydawca
	Nazwa (pełna):		wydawca
	Dziedzina:		CharacterString
	Liczność:		1
	Definicja:		Organ wydający/osoba wydająca dokument.
Atrybut:
	Nazwa:		zasobSieciowy
	Nazwa (pełna):		zasób sieciowy
	Dziedzina:		CI_OnlineResource
	Liczność: Definicja:		0..* Zasób sieciowy, np. adres URL, pod którym dostępny jest tekst dokumentu.
Klasa: BT_Identyfikator
	Nazwa:		identyfikator IIP
	Definicja:		Typ reprezentujący unikalny identyfikator obiektu nadawany przez dostawcę zbioru danych. Identyfikator ten może zostać wykorzystany przez zewnętrzne systemy/aplikacje, aby zbudować referencję do obiektu.
	Stereotypy:		«DataType»
Atrybut:
	Nazwa:		lokalnyId
	Nazwa (pełna):		identyfikator lokalny
	Dziedzina:		CharacterString
	Liczność:		1
	Definicja:		Lokalny identyfikator obiektu przestrzennego nadawany przez dostawcę zbioru danych. Identyfikator musi być unikalny w zakresie przestrzeni nazw, tzn. żaden obiekt nie może mieć takiego samego identyfikatora. Unikalność identyfikatora w przestrzeni nazw gwarantuje dostawca zbioru danych.
Atrybut:
	Nazwa:		przestrzenNazw
	Nazwa (pełna):		przestrzeń nazw
	Dziedzina:		CharacterString
	Liczność:		1
	Definicja:		Nazwa przestrzeni nazw identyfikującej zbiór danych, z którego pochodzi obiekt przestrzenny.
Atrybut:
	Nazwa:		wersjaId
	Nazwa (pełna):		identyfikator wersji
	Dziedzina:		Character String
	Liczność:		0..1
	Definicja:		Identyfikator poszczególnej wersji obiektu przestrzennego. Jeżeli specyfikacja obiektu zawiera informacje o cyklu życia obiektu, identyfikator wersji jest używany do rozróżnienia poszczególnych wersji obiektu. W zestawie wszystkich wersji danego obiektu identyfikator wersji musi być unikalny.
Ograniczenie:
	Nazwa:		dozwolone znaki dla atrybutów lokalnyId i przestrzenNazw
	Język naturalny:		Atrybuty lokalnyId i przestrzenNazw mogą być zdefiniowane tylko przy użyciu następującego zestawu znaków: {"A" ..."Z", "a"..."z,""0"..."9", "_",".", "-"}. Dozwolone są tylko litery alfabetu łacińskiego, cyfry, podkreślenie, kropka i myślnik.
	OCL:		inv: let allowedChar : Set {'A'..'Z', 'a'..'z', '0'..'9', '_', '.', '-'} in
			(przestrzenNazw.element->forAll(char | allowedChar-
			>exists(char) and lokalnyId.element->forAll(char | allowedChar->exists(char) ))
Klasa: BT_ReferencjaDoObiektu
	Nazwa:		referencja do obiektu
	Definicja:		Typ wyboru pozwalający na zdefiniowanie bezpośredniej (informacja o obiekcie zapisana bezpośrednio w strukturze atrybutu definiującego odwołanie) lub pośredniej (podanie identyfikatora IIP obiektu) referencji do instancji typu obiektu dostępnej w ramach infrastruktury informacji przestrzennej (IIP).
	Stereotypy:		«Union»
Atrybut:
	Nazwa:		idIIP
	Nazwa (pełna):		identyfikator IIP
	Dziedzina:		BT_Identyfikator
	Liczność:		1
	Definicja:		Unikalny identyfikator obiektu Infrastruktury Informacji Przestrzennej, do którego jest referencja.
Relacja:
	Typ:		Association
	Rola:		obiekt
	Dziedzina:		BT_ReferencyjnyObiektPrzestrzenny
	Liczność:		1
	Definicja:		Obiekt infrastruktury informacji przestrzennej.
Klasa: DC_StatusDokumentuKod
	Nazwa:		rodzaj statusu dokumentu
	Definicja:		Typ reprezentujący status dokumentu.
	Stereotypy:		«Enumeration»
Atrybut:
	Nazwa:		nieobowiazujacy
	Nazwa (pełna):		nieobowiązujący
	Definicja:		Dokument jest nieobowiazujacy.
Atrybut:
	Nazwa:		obowiazujacy
	Nazwa (pełna):		obowiązujący
	Definicja:		Dokument jest obowiązujący.
Klasa: BT_ReferencyjnyObiektPrzestrzennyAbstract
	Nazwa:	referencyjny obiekt przestrzenny
	Definicja:	Abstrakcyjna reprezentacja zjawiska świata rzeczywistego związana z określonym położeniem lub obszarem geograficznym (obiekt przestrzenny), posiadająca identyfikator w ramach infrastruktury informacji przestrzennej. Identyfikator ten może zostać wykorzystany przez zewnętrzne systemy/aplikacje, aby zbudować referencję do obiektu.
	Klasa bazowa:	BT_ObiektPrzestrzenny
	Stereotypy:	«FeatureType»
Atrybut:
	Nazwa:	idIIP
	Nazwa (pełna):	identyfikator
	Dziedzina:	BT_Identyfikator
	Liczność:	1
	Definicja:	Unikalny identyfikator obiektu Infrastruktury Informacji Przestrzennej.
Relacja:
	Typ:	Association
	Rola:	ReferencjaDoObiektu
	Dziedzina:	BT_ReferencjaDoObiektu
	Liczność:	1
	Definicja:	Określenie sposobu referencji.
Relacja:
	Typ:	Generalization
	Rola:
	Dziedzina:	BT_ObiektPrzestrzenny
Klasa: BT_ZbiorDanychPrzestrzennych
	Nazwa:		zbiór danych przestrzennych
	Definicja:		Rozpoznawalny zestaw danych przestrzennych [źródło: DYREKTYWA 2007/2/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (INSPIRE)].
	Stereotypy:		«FeatureType»
Atrybut:
	Nazwa:		idIIP
	Nazwa (pełna):		identyfikator
	Dziedzina:		BT_Identyfikator
	Liczność:		1
	Definicja:		Unikalny identyfikator obiektu Infrastruktury Informacji Przestrzennej.
Atrybut:
	Nazwa:		metadane
	Nazwa (pełna):		metadane
	Dziedzina:		MD_Metadata
	Liczność:		1
	Definicja:		Metadane opisujące zbiór danych przestrzennych.
	Stereotypy:		«voidable»
Relacja:
	Typ:		Aggregation
	Rola:		obiekt
	Dziedzina:		BT_ObiektPrzestrzenny
	Liczność:		0..*
	Definicja:		Obiekt przestrzenny wchodzący w skład zbioru danych
			przestrzennych.
Klasa: BT_ObiektPrzestrzennyAbstract
	Nazwa:		obiekt przestrzenny
	Definicja:		Abstrakcyjna reprezentacja zjawiska świata rzeczywistego związana z określonym położeniem lub obszarem geograficznym [źródło: DYREKTYWA 2007/2/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (INSPIRE)].
	Stereotypy:		«FeatureType»
Relacja:
	Typ:		Generalization
	Rola:
	Dziedzina:		BT_ReferencyjnyObiektPrzestrzenny
Relacja:
	Typ:		Aggregation
	Rola:		zbiór
	Dziedzina:		BT_ZbiorDanychPrzestrzennych
	Liczność:		0..*
	Definicja:		Zbiór danych przestrzennych, do którego należy obiekt przestrzenny.
Klasa: DC_RodzajDokumentu
	Nazwa:		rodzaj aktu prawnego
	Definicja:		Typ reprezentujący rodzaj dokumentu.
	Stereotypy:		«CodeList»
Atrybut:
	Nazwa:		decyzja
	Nazwa (pełna):		decyzja
	Definicja:		Rozstrzygająca sprawę decyzja wydana w trybie określonym w przepisach, w szczególności Kodeksu postępowania administracyjnego.
Atrybut:
	Nazwa:		inny
	Nazwa (pełna):		inny
	Definicja:		Inny dokument, z wyłączeniem operatu technicznego.
Atrybut:
	Nazwa:		orzeczenie
	Nazwa (pełna):		orzeczenie
	Definicja:		Prawomocne, władcze rozstrzygnięcie sądu.
Atrybut:
	Nazwa:		rozporzadzenie
	Nazwa (pełna):		rozporządzenie
	Definicja:		Akt normatywny wydany na podstawie ustawy przez upoważniony tą ustawą organ w celu wykonania tej ustawy.
Atrybut:
	Nazwa:		protokol
	Nazwa (pełna):		protokół
	Definicja:		Sprawozdanie z przebiegu oględzin.
Atrybut:
	Nazwa:		uchwala
	Nazwa (pełna):		uchwała
	Definicja:		Akt normatywny (akt prawa miejscowego) wydany przez ciało kolegialne.
Atrybut:
	Nazwa:		umowa
	Nazwa (pełna):		umowa
	Definicja:		Zgodne porozumienie dwóch lub więcej stron, ustalające ich wzajemne prawa lub obowiązki, rodzące skutki dla informacji zawartych w bazach danych, w szczególności: akt notarialny, umowa administracyjna (porozumienie).
Atrybut:
	Nazwa:		ustawa
	Nazwa (pełna):		ustawa
	Definicja:		Akt normatywny wydany przez Sejm RP, ale także ratyfikowana umowa międzynarodowa oraz rozporządzenie Komisji Europejskiej lub Rady Unii Europejskiej.
Atrybut:
	Nazwa:		wyciagZKW
	Nazwa (pełna):		wyciąg z KW
	Definicja:		Odpis zwykły lub odpis zupełny z księgi wieczystej urządzonej dla nieruchomości.
Atrybut:
	Nazwa:		zarzadzenie
	Nazwa (pełna):		zarządzenie
	Definicja:		Akt normatywny wydany przez organ jednoosobowy na podstawie ustawy.
Atrybut:
	Nazwa:		zawiadomienie
	Nazwa (pełna):		zawiadomienie
	Definicja:		Różne dokumenty wydane ze zbiorów referencyjnych, wydane przez upoważnione organy prowadzące te zbiory, lub inny dokument informujący o istotnych faktach, rodzących skutki dla informacji zawartych w bazach danych.

 9. Dodatkowe wyjaśnienia do modelu i katalogu obiektów

Schematy aplikacyjne, o których mowa w ust. 1 - 8, zawierają minimalne wymagania dotyczące bazy danych państwowego rejestru granic i powierzchni jednostek podziałów terytorialnych kraju. W przypadku konieczności rozszerzenia ich treści postępuje się zgodnie z poniższymi warunkami:

1) na opis każdej grupy obiektów, której reprezentantem w schemacie aplikacyjnym UML jest klasa, składają się: nazwa klasy i nazwa stereotypu, atrybuty klasy, relacje łączące klasy między sobą wraz z rolami klas, ograniczenia nałożone m.in. na wartości atrybutów i ich liczności, na relacje i liczności obiektów w relacji;

2) w schemacie aplikacyjnym UML przyjmuje się stereotypy wyszczególnione w tabeli 1:

Tabela 1 - lista stereotypów

Stereotyp	Element modelu	Opis
applicationSchema	pakiet	schemat aplikacyjny
CodeList	klasa	lista predefiniowanych wartości, którą można rozszerzyć
DataType	klasa	definicja strukturalnego typu danych
enumeration		stała lista predefiniowanych wartości (nie można rozszerzać)
FeatureType	klasa	typ obiektu przestrzennego
Union	klasa	strukturalny typ danych, dla którego dokładnie jeden z atrybutów musi wystąpić
Voidable	atrybut	rozszerzenie profilu UML z ISO/TS 19103 - odnosi się do wartości specjalnych

3) w przypadku gdy dla konkretnych wystąpień (instancji) typów obiektów nie jest możliwe wpisanie ich cech z braku odpowiedniej informacji lub gdy dana cecha nie ma zastosowania w odniesieniu do pojedynczego konkretnego obiektu, stosuje się specjalny atrybut, który będzie przekazywał informację o przyczynach niewypełnienia elementu:

- atrybut specjalny można stosować tylko do tych cech typów obiektów przestrzennych, które w schemacie aplikacyjnym opisane są stereotypem «voidable»,

- wartości, jakie może przybierać atrybut specjalny, określa tabela nr 2:

Tabela 2 - wartości atrybutu specjalnego

Wartość (w języku polskim)	Definicja	Wartość
nie stosuje się	nie ma zastosowania w danym kontekście	inapplicable
brak danych	wartość atrybutu nie jest obecnie znana, ale wartość ta może też nie istnieć	missing
tymczasowy brak danych	wartość atrybutu będzie znana w późniejszym terminie	template
nieznany	wartość atrybutu nie jest znana, ale prawdopodobnie istnieje	unknown
zastrzeżony	wartość atrybutu jest zastrzeżona	withheld

ZAŁĄCZNIK  Nr 2

SCHEMAT APLIKACYJNY GML

grafika

• Identyfikator: Dz.U.2012.199
• Rodzaj: Rozporządzenie
• Tytuł: Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju.
• Data aktu: 10/01/2012
• Data ogłoszenia: 21/02/2012
• Data wejścia w życie: 07/03/2012
